TUGAS PEKAN 1 METALURGI FISIK, (ADI NOPTIAN SYAPUTRA G1C019026)



TUGAS PEKAN 1

METALURGI FISIK





Di susun oleh:





Nama : Adi noptian syaputra

NPM : G1C019026

DosenPengampu : A. Sofwan FA, S.T.,M.Tech.,Ph.D

Nurbaiti S.T., M.T



PRODI TEKNIK MESIN

FAKULTAS TEKNIK

UNIVERSITAS BENGKULU

2020



No.	Spek Kristal	SC	BCC	FCC
1.	Bil. Koordinasi	6	8	12
2.	Jarak atom terdekat	a	√3a/2	√2a/2
3.	Konstanta kisi (a)	2R	4R/√3	2R√2
4.	Banyak atom per sel satuan	1	2	4
5.	Banyak titik kisi (yakni pusat bola)	8	9	14
6.	Volume Total Bola dalam sel satuan	4/3π(0,5a)3	4/3π(√2a/4)3	4/3π(√2a/4)3
7.	Volume sel Satuan	a^2	A^3/2	A^3/4
8.	Faktor Tumpukan Atom	0,52	0,68	0,74

Penjelasan dan penurunan data dari tabel di atas seperti berikut ini :

1.      1. SC : Simpele Cubic (SC)

Unit stuktur dari SC sesuai dengan nama nya yaitu simple cubic dimana bilangan koordinasinya nya berjumlah 6, yang memiliki jarak antar atom a (perlu di ketahui bahea 2R = a), kemudian kostanta kisinya 2R, dan banyaknya atom persatuan 1, dalam spesifikasi banyaknya titik kisi pada SC ini adalah 8, volume total bola dalam sel satuannya sebesar  4/3π(0,5a)³
dan volume persatuannya sebesar a³, serta faktor tumpukan pada jenis simple cubic atau SC ini adalah 0,52



2.    2.  BCC : Body Centered Cubic (BCC)

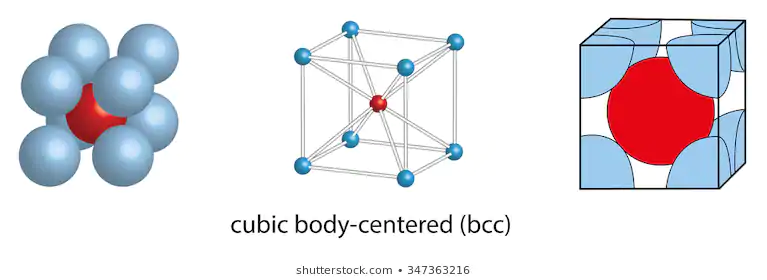

        Unit struktur BCC sesuai namanya berbentuk bentuk kubus dimana terdapat atom-atom disetiap pojoknya dan satu berada ditengah. Pada temperatur dibawah 1333^OF (723^OC) struktur kristal besi berupa BCC dan dinamakan besi alpha atau ferrite. Logam lain yang mempunyai struktur seperti ini, yaitu : chromium, colombium, barium, vanadium, molybdenum dan tungsten.Sel unit kubus yang berpusat pada tubuh memiliki atom di masing-masing dari delapan sudut kubus (seperti sel unit kubik) ditambah satu atom di tengah kubus (gambar kiri di bawah). Setiap atom sudut adalah sudut kubus lain sehingga atom sudut dibagi di antara delapan sel satuan. Dikatakan memiliki jumlah koordinasi 8. Sel unit bcc terdiri dari total bersih dua atom; satu di tengah dan delapan per delapan dari atom sudut seperti yang ditunjukkan pada gambar tengah di bawah (gambar tengah di bawah). Gambar di bawah ini menyoroti sel satuan di bagian yang lebih besar dari strukrur kristal.

3.    3.  FCC :  Face Centered Cubic (FCC)

      Atom-atom kalsium, aluminium, tembaga, timbal, nickel, emas dan platina membentuk suatu struktur kristal dengan sebuah atom ditiap-tiap pojok kubus dan satu ditengah disetiap sisi kubus. Jika besi berada diatas temperatur kritis, maka susunan atomnya berbentuk FCC dan namakan besi gamma atau austenite   di setiap sudut dan pusat semua wajah kubik (gambar kiri di bawah). Setiap atom sudut adalah sudut kubus lain sehingga atom sudut dibagi di antara delapan sel satuan. Selain itu, masing-masing dari enam atom yang berpusat pada wajah dibagi dengan atom yang berdekatan. Karena 12 atomnya terbagi, dikatakan memiliki angka koordinasi 12. Sel satuan fcc terdiri dari total bersih empat atom; delapan per delapan dari sudut atom dan enam bagian dari atom wajah seperti yang ditunjukkan pada gambar tengah di atas. Gambar di bawah ini menyoroti sel satuan di bagian yang lebih besar dari struktur kristal.
