TUGAS 1

MATA KULIAH METALURGI FISIK



Disusun oleh :



Nama : M.Adry Fitriarsyah R.

NPM : G1C019020

Dosen Pengampu : A. Sofwan FA, S.T.,M.Tech.,Ph.D

      Nurbaiti S.T., M.T



PRODI TEKNIK MESIN

FAKULTAS TEKNIK

UNIVERSITAS BENGKULU

2020

1. Isi table berikut dengan lengkap :

NO	SPEK KRISTAL	SC (Simple Cubic)	BCC (Body Centered Cubic)	FCC (Face Centered Cubic)
1	Bilangan Koordinasi	6	8	12
2	Jarak Atom Terdekat	a	√3a/2	√2a/2
3	Konstantas Kisi(a)	4R	(4/3^1/2)R	(4/2^1/2)R
4	Banyak Atom Per sel satuan	1	2	4
5	Banyak titik kisi(yakni pusat bola)	8	14	9
6	Volume total bola dalam sel satuan	4/3π(0.5a)^3	4/3π((2^1/2)a/4)^3	4/3π((3^1/2)a/4)^3
7	Volume sel satuan	a3	a3/2	a3/4
8	Faktor tumpukan atom	0,52 atau 52%	0,68 atau 68%	0,74 atau 74%







2.Penjelasan dan penurunan dari data table di atas diberikan di berikut ini :

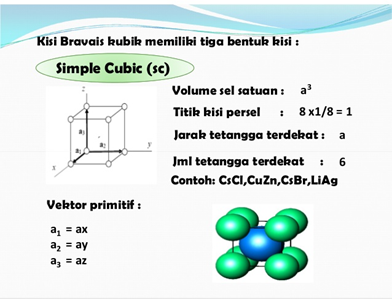

1.      SC : Simpele Cubic (SC)

Unit stuktur dari SC sesuai dengan nama nya yaitu simple cubic dimana bilangan koordinasinya nya berjumlah 6, yang memiliki jarak antar atom a (perlu di ketahui bahea 2R = a), kemudian kostanta kisinya 2R, dan banyaknya atom persatuan 1/8, dalam spesifikasi banyaknya titik kisi pada SC ini adalah 1, volume total bola dalam sel satuannya sebesar 1*4/3π (0,5a)³, dan volume persatuannya sebesar a³, serta faktor tumpukan pada jenis simple cubic atau SC ini adalah 0,52

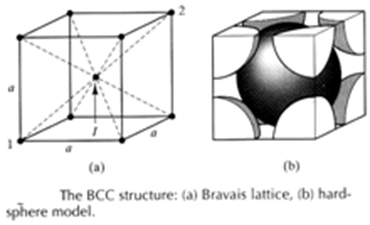

2.      BCC : Body Centered Cubic (BCC)

Unit struktur BCC sesuai namanya berbentuk bentuk kubus dimana terdapat atom-atom disetiap pojoknya dan satu berada ditengah. Pada temperatur dibawah 1333^OF (723^OC) struktur kristal besi berupa BCC dan dinamakan besi alpha atau ferrite. Logam lain yang mempunyai struktur seperti ini, yaitu : chromium, colombium, barium, vanadium, molybdenum dan tungsten.

3.      FCC :  Face Centered Cubic (FCC)

Atom-atom kalsium, aluminium, tembaga, timbal, nickel, emas dan platina membentuk suatu struktur kristal dengan sebuah atom ditiap-tiap pojok kubus dan satu ditengah disetiap sisi kubus. Jika besi berada diatas temperatur kritis, maka susunan atomnya berbentuk FCC dan namakan besi gamma atau austenite
