STRUKTUR KRISTAL

  Kristal merupakan susunan atom-atom yang teratur dalam ruang tiga dimensi. Keteraturan susunan tersebut terjadi karena harus terpenuhinya kondisi geometris, ketentuan ikatan atom, serta susunan yang rapat.

Sebuah material kristalin merupakan material zat padat yang dapat di klasifikasikan berdasarkan keteraturan dimana atom terletak dalam susunan yang berulang dalam jarak atomik yang besar dan tersusun secara teratur antara atom yang satu dengan yang lainnya.

Semua struktur kristal dapat dijelaskan dalam istilah kisi dan basis. Kisi dapat didefinisikan sebagai sebuah susunan titik-titik yang teratur dan periodik di dalam ruang.

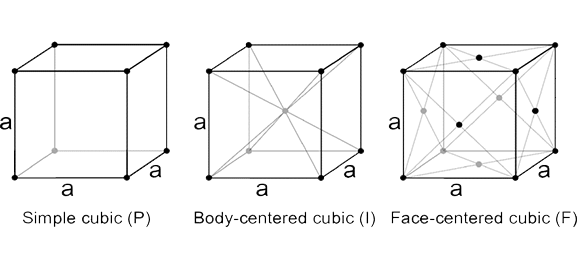

Sedangkan basis dapat didefinisikan sebagai sekumpulan atom dengan jumlah atom dalam sebuah basis dapat bernilai satu atom atau lebih. Struktur kristal yang terbentuk saat basis atom ditambahkan pada setiap titik kisi. Struktur kristal yang paling sederhana adalah kisi kubus sederhana,

No.	SPESIFIKASI KRISTAL	SC	BCC	FCC
1	Bilangan  koordinasi	6	8	12
2	Jarak atom terdekat	a	√3a/2	√2a/2
3	Konstanta kisi (a)	2R	4R/√3	4R/√2
4	Banyak atom perselsatuan	1	2	4
5	Banyak titik kisi (pusat bola)	8	9	14
6	Volume total bola dalam sel satuan	4/3π(0,5a)3	4/3π(√2a/4)3	4*4/3 π(r)'3
7	Volume sel satuan	a3	a3/2	a3/4
8	Faktor Tumpukan atom	0,52	0,68	0,74

              Penjelasan dan penurunan data dari tabe diatas diuraikan dibawah ini:

1.BILANGAN KOORDINASI

Bilangan koordinasi adalah suatu bilangan yang menunjukkan jumlah tetangga terdekat suatu atom.Bilangan koordinasi ditinjau dari satu atom yang ada dalam kristal disekitar atom ini tersebar atom laincdalam ruang mulai yang terdekat sampai jauh tidak terhingga

Atom atom yang terdekat sangat berpengaruh dalam atom ini,jumlah tetangga terdekat dari suatu atom disebut dengan bilangan koordinasi.

(a) SC(simple cubic)

simple kubic (sc)mempunyai bilangan koordinasi sebanyak 6 buah.yang terdapat disetiap sisinya.contohnya adalah:CsCl,CuZn,LiAg

(b) BCC(body centerd cubic)

Kubus berpusat ruang BCC mempunyai tetangga terdekat 8.Delapan tetangga terdekatnya adalah atom-atom yang berada pada sudut- sudut unit sel, jaraknya setengah diagonal ruang atau ½ a√3, jadi kubus pusat ruang mempunyai bilangan koordinasi delapan.

(c) FCC(face centered cubic)

Setiap atom pada struktur kristal FCC dikelilingi oleh 12 atom, jadi bilangan koordinasinya adalah 12. Dari gambar di bawah sel satuan terlihat bahwa atom-atom dalam struktur kristal FCC tersusun dalam kondisi yang cukup padat.Pada kristal  FCC ini terdapat 8 atom yang menempati posisi titik sudut, dan 6 atom yang menempati posisi permukaan namun di antara atom yang terletak di sudut tidak ada yang bersinggungan.Pada kristal FCC ini terdapat 8 atom yang menempati posisi titik sudut, dan 6 atom yang menempati posisi permukaan namun di antara atom yang terletak di sudut tidak ada yang bersinggungan.

2.JARAK ATOM TERDEKAT

(a) SC (simple cubic)

Jarak atom terdekat pada simple cubic adalah a ,ditunjukkan dalam gambar diatas.

(b) BCC (body centerd cubic)

jarak atom terdekat pada BCC adalah √3/2 a

(c) FCC (face centered cubic)

Jarak atom terdekat pada BCC adalah √2a/2

3.KONSTANTA KISI (a)

Konstanta kisi pada SC adalah 2R sedangkan pada BCC 4R/√3 dan pada FCC adalah 4R/√2

4.BANYAK ATOM PERSEL SATUAN

(a) SC (simple cubic)

banyak atom persel satuan di simple kubic adalah 1,

berasal dari 8 atom yang dimiliki oleh 8 kubus lainnya

8*1/8 = 1

(b) BCC (body centered cubic)

banyak atom persel satuan di bcc ada sebanyak 2 yaitu 1 dipusat kubus dan satu lagi berada di 8 sudut yang dimiliki 8 kubus lainnya.

1+(8*1/8)=2

(C) FCC

sedangkan untuk FCC jumlah atom persel satuan sebanyak 4 didapat dari 8 atom disetiap  sudut yang dimiliki bersama oleh 8 kubus ditambahkan dengan 6 atom di setiap sisi kubus yang dimiliki oleh 6 kubus sebanya setangah bagian.

(8*1/8)+(6*1/2)=4

5.BANYAK TITIK PUSAT BOLA

• banyak titik pusat bola di SC ada 8 yang berada di setiap sudut kubus,
• banyak titik pusat bola di BCC ada sebanyak 9 yakni di pusat kubus dan di sudut kubus sebanyak 8,
• sedangkan di FCC ada sebanyak 14,anatara lain 8 disudut kubus dan 6 di setiap sisi kubus.

6.VOLUME TOTAL BOLA DALAM SEL SATUAN

• Volume total bola sel satuan pada SC adalah 4/3π(0,5a)³
• Volume total bola dalam sel satuan adalah  dalam BCC adalah 4/3π(√2a/4)³
• Volume total bola dalam sel satuan adalh  hasil kali antar jumlah atom dengan rumus volume bola yaitu 4*4/3 π(r)'3
•


7.VOLUME SEL SATUAN

• Volume sel satuan pada SC adalah sesuai dengan rumus volume kubus, karena strukturnya berbentuk kubus yaitu a³/1
• Volume sel satuan pada BCC adalah sesuai dengan rumus volume kubus dibagi   jumlah atom, karena strukturnya berbentuk kubus. yaitu a³/2
•  Volume sel satuan pada FCC adalah sesuai dengan rumus volume kubus, karena strukturnya berbentuk kubus yaitu a³/1

8.FAKTOR TUMBUKAN ATOM

• SC

• BCC

• FCC
