Nama: Putra Rizal Pratama

NPM:G1C019078

Mata kuliah: metalurgi fisik

Dosen: A.sofwan FA,S.T.,M.Tech.,Ph.D

Nurbaiti ,S.T.,M.T

METALURGI FISIK

Ikatan atom

1)      Ikatan Ion

Ikatan merupakan ikatan yang terjadi akibat adanya serah terima electron sehingga membentuk ion positif dan negatif yang konfigutasi elektronnya sama dengan gas mulia yang bertujuan untuk mencapai keadaan atom stabil sesuai dengan kaidah duplet dan oktet. Ikatan Ion, Ikatan kimia yang terbentuk antara atom logam dengan atom non logam .

Sebagai contoh NaCl, NaCl merupakan contoh senyawa ion yang sering kita jumpai di kehidupan sehari-hari berupa garam . Dalam NaCl terdapat ikatan ion  yang saling melakukan serah terima elektron untuk mencapai kestabilan sehingga disebut ikatan ion .

Untuk mencapai kestabilan unsur Na membentuk ion positif dengan cara melepaskan satu elektron, sedangkan unsur Cl mencapai kestabilan membentuk ion negatif dengan cara menerima satu elektron.

2)      Ikatan kovalen

Ikatan kovalen adalah ikatan yang terjadi akibat adanya pemakaian pasangan elekteon secara bersama-sama oleh dua atom . Ikatan kovalen terbentuk di antara dua atom yang sama- sama ingin menangkap elektron . Ikatan Kovalen, Ikatan kimia antara atom nonlogam dengan atom nonlogam

Sebagai contoh,  adalah senyawa Oksigen, dalam terdapat ikatan antara ion  yang saling memerlukan elektron untuk mencapai kestabilan sehingga disebut ikatan Kovalen

Untuk mencapai kestabilan kedua Unsur O saling memakai 2 atom yang untuk mencapai kestabilan

3)      Ikatan Logam

Ikatan logam adalah ikatan yang terjadi akibat gaya tarik menarik yang terjadi antara ion ion positif dengan elektron elektron pada kulit terluar dari suatu atom unsur logam . Ada juga teori yang menyatakan bahwa ikatan logam terjadi karena ada lautan elektron yang disebut teori awan elektron .

Menurut teori ini, Kristal logam tersusun atas ion-ion positif yang tidak bergerak dikelilingi oleh lautan elektron valensi yang bergerak  dalam kisi Kristal logam . Elektron-elektron valensu logam bergerak bebas dann mengisi ruang-ruang di antara kisi-kisi logam yang bermuatan positif .

Hubungan Antara Energi ikatan atom

perhatikan gambar diatas :

Dimana :

B = skala konstan kekuatan interaksi repulsif

r  = jarak terdekat antara dua ion dengan muatan berlawanan

n = eksponen Born, angka antara 5 dan 12 yang menyatakan ketajaman halangan repulsif

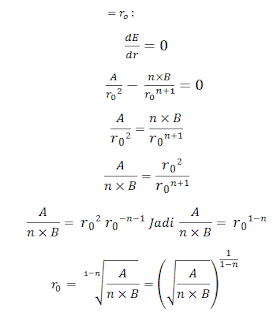

Energi Ikatan Atom :

Dari gambar diatas dapat diketahui bahaw Energi ikatan atom mengalami kestabilan ketika pada suatu titik terendah di grafik tersebut

Jika Kurva pada Energi ikatan grafik dibalikkan maka terbentuk grafik modulus elastisitas ( modulus Young )

perhatikan gambar diatas :
